Het is mij niet geheel duidelijk of dit onderwerp off-topic is, in het verdiepingsforum thuis hoort of toch gewoon op het weergerelateerde deel van het forum thuishoort. Ik gok maar op het tweede.
Zijn er op dit forum nog meer mensen die af en toe eens wat met electronika voor weergerelateerde doeleinden rommelen?

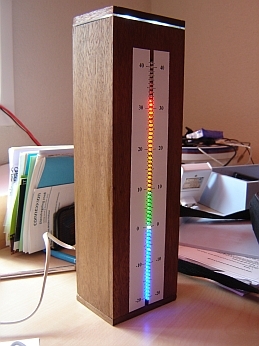

Op de foto mijn zelfgebouwde LED-thermometer. 62 LEDjes geven de temperatuur aan waarbij ik ervoor gekozen heb om voor T’s onder nul blauwe LEDjes te nemen, voor 0 graden een witte, voor 1-9 groene, voor 10-19 graden gele, voor 20-29 graden oranje, en voor 30 en hoger, rode LED’s. De foto geeft de kleuren niet helemaal correct weer omdat het contrast tussen de kleuren in werkelijkheid een stuk groter is. Om halve en kwart graden weer te geven, kan de bovenste LED knipperen: duty-cycle 50% geeft een halve graad weer, 10% een kwart graad en 90 %, driekwart graad. Tussenliggen stappen zijn niet praktisch. Persoonlijk ervaar ik deze Thermometer als erg prettig omdat zowel de hoogte van de brandende kolom als de kleur van de LEDjes een directe, gevoelsmatige indicatie geeft van de buitentemperatuur.
De temperatuurtrend wordt weergegeven door het oplichten van een perspex schijfje aan de bovenkant van het kastje. Rood geeft een stijgende T aan, wit een gelijkblijvende, en blauw een dalende. Ik heb ‘m geijkt in een thermosfles met smeltend ijs en zolang de zon niet schijnt, komt de T die ik meet binnen een halve graad overeen met de T die de “snuffelpaal” in Cabauw, op vijf km afstand van waar ik woon, op 2 m hoogte geeft. Overigens, hoe meer ik me in het ijken verdiep hoe meer ik er achter kom dat dat geen triviale bezigheid is. Ik neem dat sensoren van commerciële instrumenten een ijking kunnen laten zien die herleidbaar is tot een door het NIST of een vergelijkbare instantie geijkte thermometer? Heeft iemand tips voor het nauwkeurig ijken van een thermometer?
Zodra de zon schijnt geeft mijn thermometer een waarde aan die twee tot drie graden hoger is. Vermoedelijke oorzaak is de stenen muur die zich op 1 meter afstand van de thermometer “hut” (of eigenlijk, kastje) bevindt. Nu ja, ik heb op dit moment (nog) niet de pretentie een serieuze/nauwkeurige weeramateur te zijn.
Technische details: sensor: Smartec SMT 16039 (T is gecodeerd als duty cycle). Het signaal wordt verwerkt door een PIC16F690 processor, die indirect ook de LED’s aanstuurt.
Volgend project: een drukmeter.
Paul
