Hoi Evert,

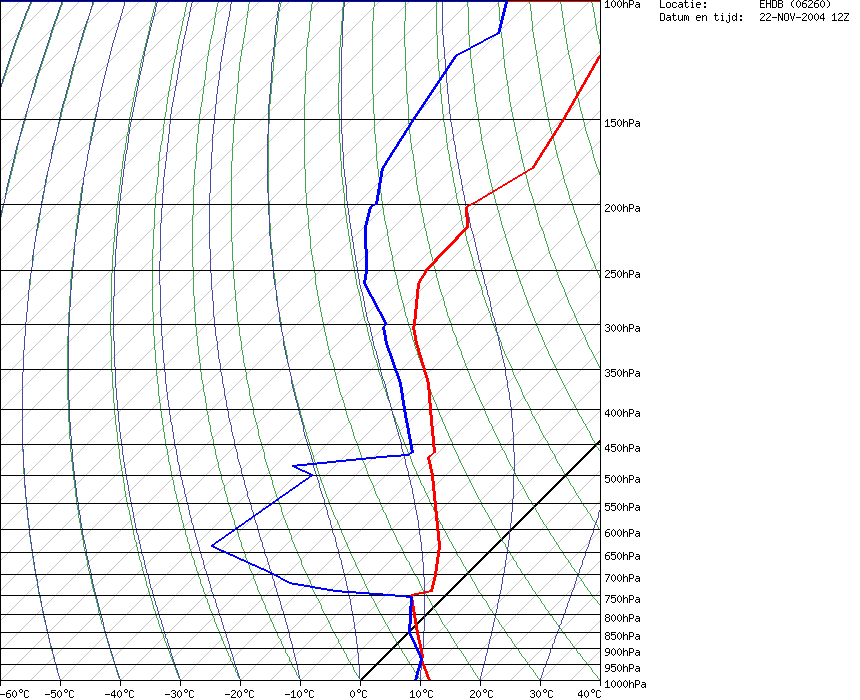

Eerlijk gezegt heb ik geen idee waar je het over hebt :| . Misschien kan je me even wijzen op welk topic je doelt? De hellingen van de droogadiabaten en de dauwpuntslijn zijn afhankelijk van het type diagram. De Skew-T log-P diagram heeft de temperatuurslijnen onder een 45-graden hoek staan en de droogadiabaten lopen daarbij schuin naar linksboven. Zie testdiagram van mijn online Skew-T plotpagina in wording.
De dunne groene lijnen zijn hier de droogadiabaten, de dunne donkerblauwe lijnen de natdiabaten. De dikke rode & blauwe lijnen staan resp. voor het temperatuur en dauwpunt profiel van de te-plotten sounding.
Eerlijk gezegt heb ik geen idee waar je het over hebt :| . Misschien kan je me even wijzen op welk topic je doelt? De hellingen van de droogadiabaten en de dauwpuntslijn zijn afhankelijk van het type diagram. De Skew-T log-P diagram heeft de temperatuurslijnen onder een 45-graden hoek staan en de droogadiabaten lopen daarbij schuin naar linksboven. Zie testdiagram van mijn online Skew-T plotpagina in wording.
De dunne groene lijnen zijn hier de droogadiabaten, de dunne donkerblauwe lijnen de natdiabaten. De dikke rode & blauwe lijnen staan resp. voor het temperatuur en dauwpunt profiel van de te-plotten sounding.
