Ik heb nog even een doorsnede gemaakt op het punt dat de depressie met zijn kern boven de Noordzee ligt. De doorsnede gaat van zuid naar noord: vertrekt in de warme sector, gaat door het koufront en vervolgens de koude sector om tenslotte door het back-bent warmtefront te gaan (Ik had ze graag iets verder getrokken maar dat liet het kaartje niet toe).

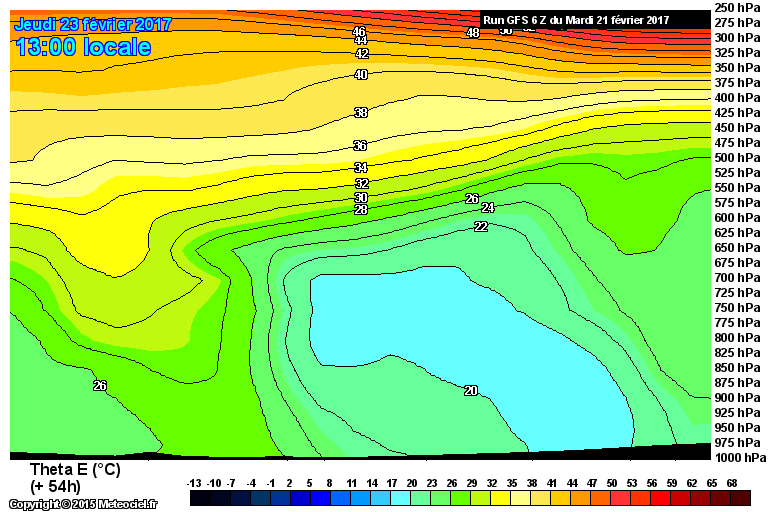

De Theta E (euivalente potentiele temperatuur) toont mooi de verschillen tussen warme, koude en weer warme sector. Bovenin zie je de sterke stratificatie aan de tropopauze en langs het koufront een gebied dat potentieel onstabiel wordt (Theta E neemt af met de hoogte).

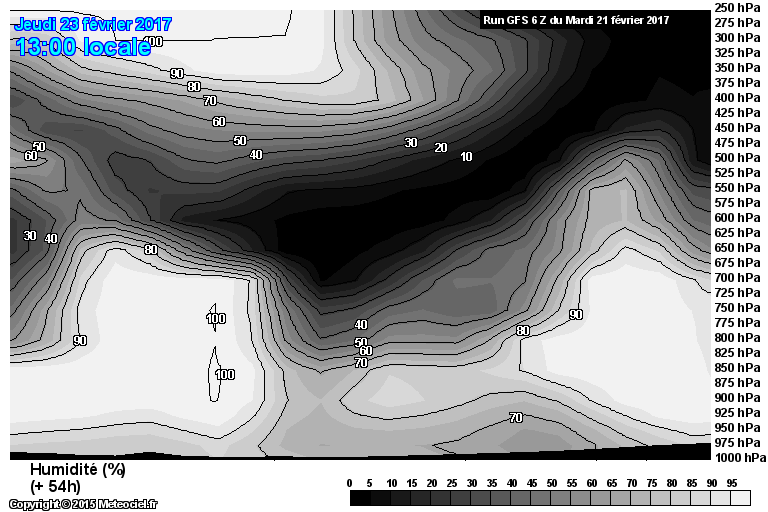

De relatieve vochtigheid toont ook weer het verschil warme (vochtig) vs koude (droger) sector. De band met hele lage waarden is een zogenaamde tropopause fold of stratosfeer intrusie, karakteristiek voor een sterke cycloon. Dit wordt vaak mooi weergegeven op water vapour satellietbeelden als een 'dry intrusion' omdat deze lucht relatief warm en droog is.

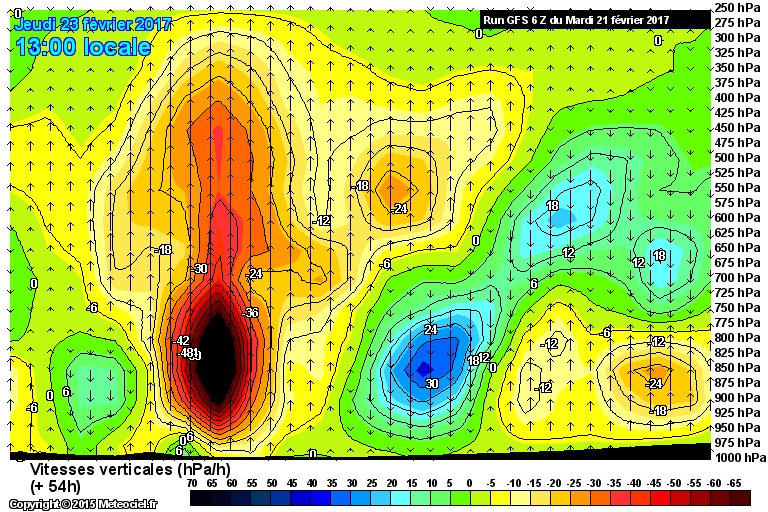

Verticale snelheden tonen lift in de warme sector en subsidentie in de koude sector. Dit proces gaat dus eigenlijk de cyclogenese tegen (warme lucht wordt kouder, koude lucht wordt warmer), maar is zwakker dan de horizontale advectie van warme en koude lucht. Verder verandert dit enkel de absolute en niet de potentiele temperatuur, vandaar dat die laatste een handigere maat is voor luchtmassa's.

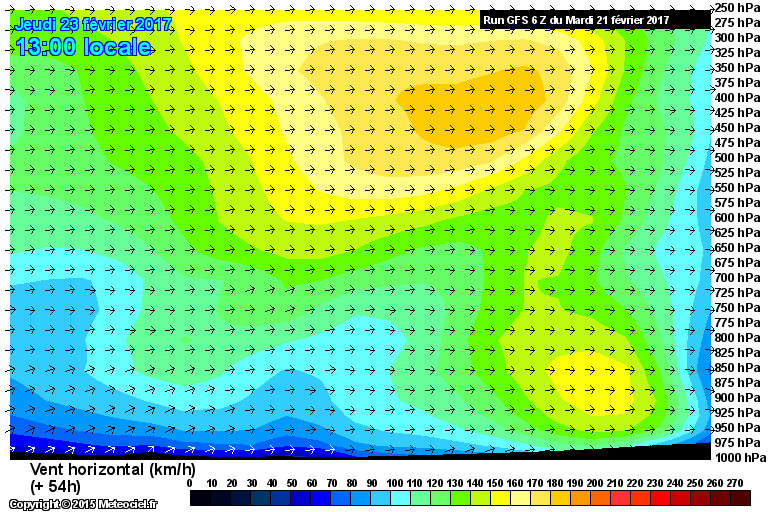

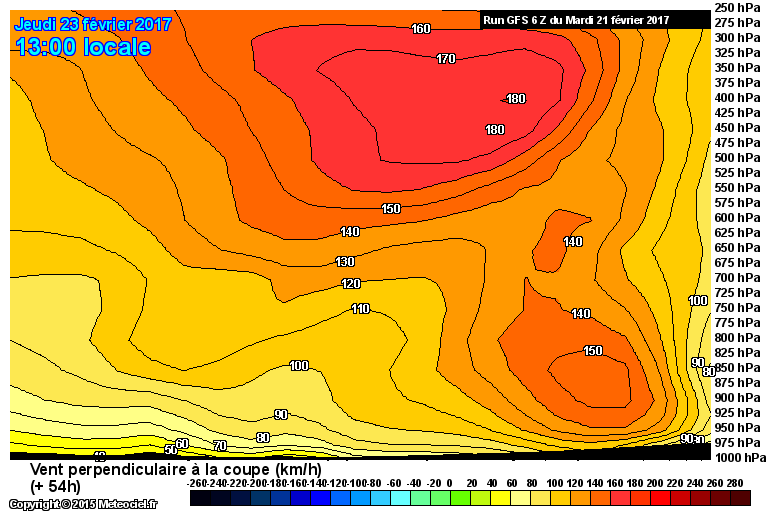

Horizontale wind geeft een indrukwekkend beeld; de eerste afbeelding is de windsnelheid loodrecht op de doorsnede, de tweede geeft de totale wind met horizontale richting. Bovenin zit de straalstroom, met snelheden tot bijna 200km/u; niet bijzonder sterk maar dit is slechts het uiteinde ervan. Links (zuid) verhoogde windsterkte in de warme sector, dit wordt vaak een low-level jet genoemd met op 850hPa tot 120km/u. Het meest opvallend zijn de zeer hoge snelheden van meer dan 150km/u langs het back-bent warmtefront. De connectie met de straalstroom en neerwaartse beweging rond 600hPa (400-700hPa) suggereren de uitwisseling van impuls tussen deze gebieden. Een laatste opmerkelijke eigenschap is het afnemen van de wind et hoogte, dit is een belangrijke eigenschap van een cycloon met warme kern (zoals een tropische cycloon, via de thermische wind balans). Voor mij is dit de meest uigesproken illustratie dat het gaat om een seclusie van warme lucht.
Tot slot zie je in de turbulentie nog de sterk verhoogde waarden in de warme kern door de hoge gradient in windsnelheid en verticale uitwisseling. Daarnaast zie je ook weer het signatuur van de stratosferische intrusie die de warme en koude luchtmassa's van elkaar scheidt.

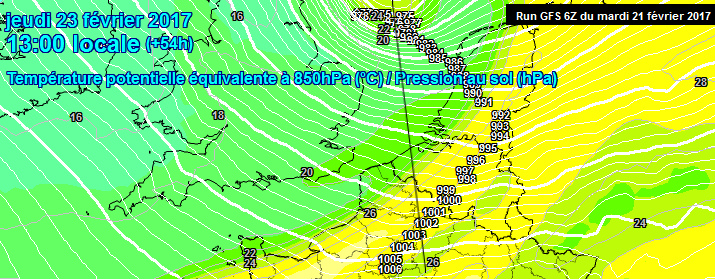

Voor de duidelijkheid nog even een kaartje dat aangeeft hoe de doorsnede gemaakt is (links naar rechts is onder naar boven of zuid naar noord);
