Let op, de kaart die je toont laat geen temperaturen zien

Maar geopentieële hoogte van het 500 hPa-vlak (dus de hoogte waarop een druk van 500 hPa heerst): rode kleuren is een hoger geopotentiaal, groen en blauw laag. Dat hangt natuulijk  samen met temperatuur aangezien koude lucht dichter is dan warme lucht en het 500 hPa-vlak in koude lucht dus lager komt te liggen. De witte lijnen zijn druk op zeeniveau.

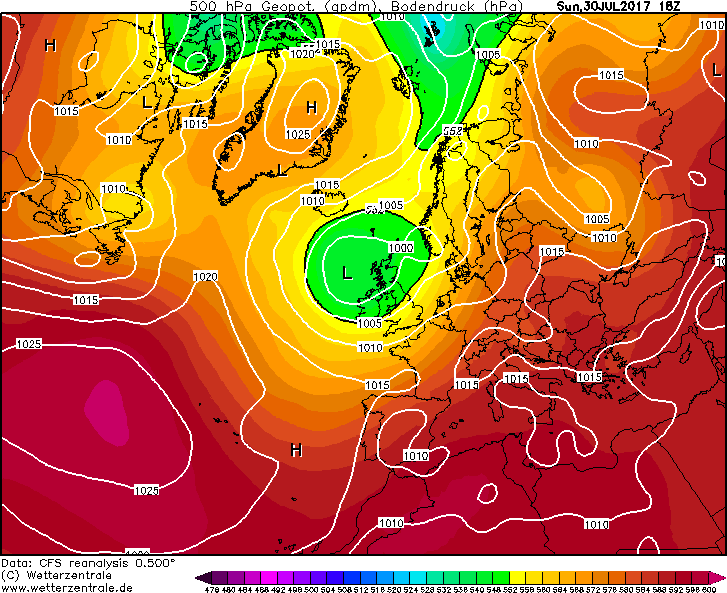

Om op je vraag terug te komen, in de zomer op het NH warmt de lucht boven de pool steeds verder op en neemt de temperatuurs- en dus drukgradiënt tussen pool en evenaar af. De westcirculatie wordt dus steeds zwakker, totdat de zon weer onder de horizon komt in het noorden en het poolgebied weer gaat afkoelen (met name op hoogte, heb ik het dan over). Meestal blijft er wel een klein gebied met groene geo's over, en die kan zelfs op de Noordzee liggen. Zie bijvoobeeld eind juli vorig jaar.
