Luchtmassa's, stromingen en fronten boven West-Europa gisteren

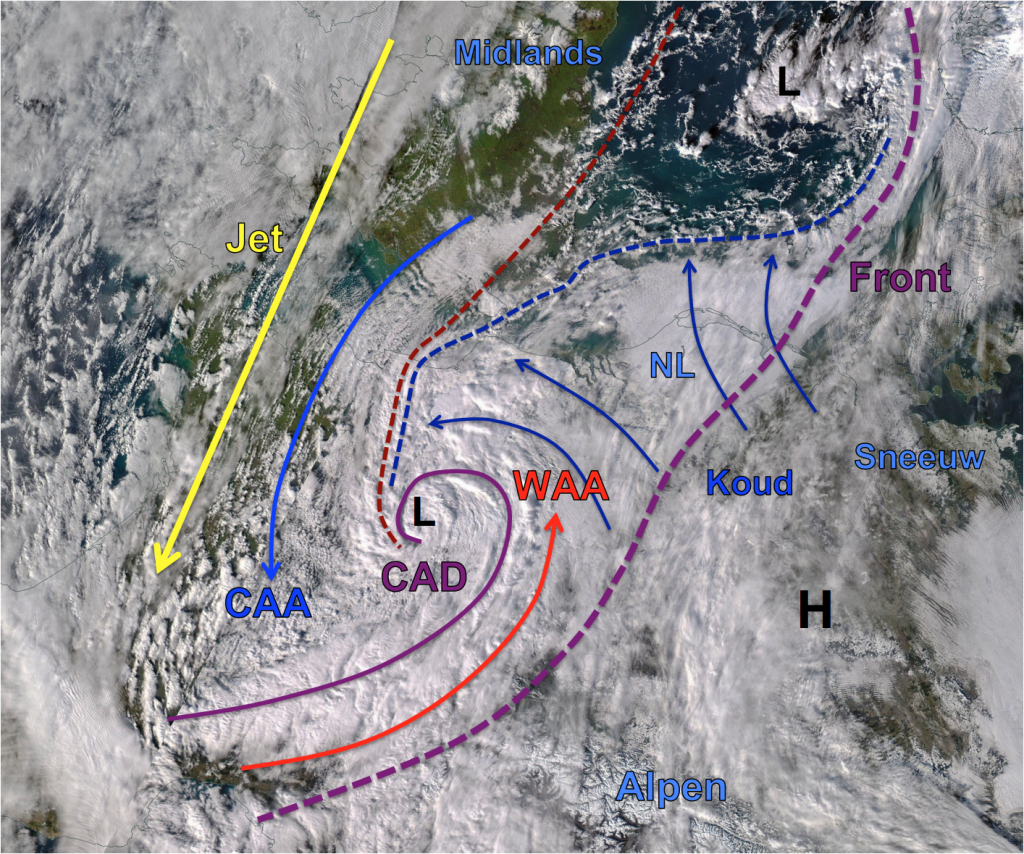

Soms kan een enkel satellietbeeld een prachtige visualisatie geven van de verschillende luchtmassa's en begrenzingen daartussen. Gisteren was er een bijzondere situatie in de Benelux, met een complex patroonvan koude en warme luchtstromen rondom een secundair lagedrukgebied. In onderstaand beeld van de MODIS satelliet heb ik geprobeerd om de belangrijkste zaken te illustreren, omdat ik het zo'n mooi voorbeeld vind;

- In de eerste plaats zien we een grootschalige trog in de bovenlucht; de neerwaartse tak van de jet (geel) is te zien over de Britse Eilanden en Frankrijk, met daaronder een uitgestrekt gebied met koude advectie. Verder oostwaarts zien we een langgerekte occlusie (paars) verbonden aan een omvangrijk lagedrukgebied, die naar het zuiden toe steeds diffuser wordt.
- Achter het primaire front bevindt zich in de koude lucht nog een ingedraaide occlusie (donker rood), waarop een secundair laag is ontstaan. Aangezien dit in de koude lucht zit, is het waarschijnlijk een CAD (cold air development/comma), met daarrond een aparte circulatie en de bijbehorende WAA/CAA.
- Centraal Europa zit vol met koude lucht en op meerdere plekken is sneeuw op de grond te zien (waaronder ook ZW NL), de warme sector van het primaire laag is over de koude lucht heen geschoven en daarbij geheel ontkoppeld van het oppervlak.
- Vooral boven de Noordzee, het Kanaal en de Golf van Biskaje ontstaan buien doordat koude bovenluchten over het relatief warme zeewater uitstromen.
- Tot slot zien we dat de koude 'plaklaag' rondom het secondaire lagedrukgebied W/NW wordt geadvecteerd over de Benelux en Noordzee. Deze lucht vormt een soort buffer tussen het zeewater en de veel koudere bovenlucht en resulteert in mist en lage bewolking. De voorste begrenzing van de koude lucht is te zien als een scherpe convergentielijn met buien, met aan de ene kant gelaagde bewolking en aan de andere kant open-cel convectie.

Ik heb voor de volledigheid ook nog even de 'onaangetaste' satellietfoto erbij gezet, voor wie deze ook graag wilt bekijken.
Als er nog opmerkingen, toevoegingen of suggesties zijn zeg het gerust
