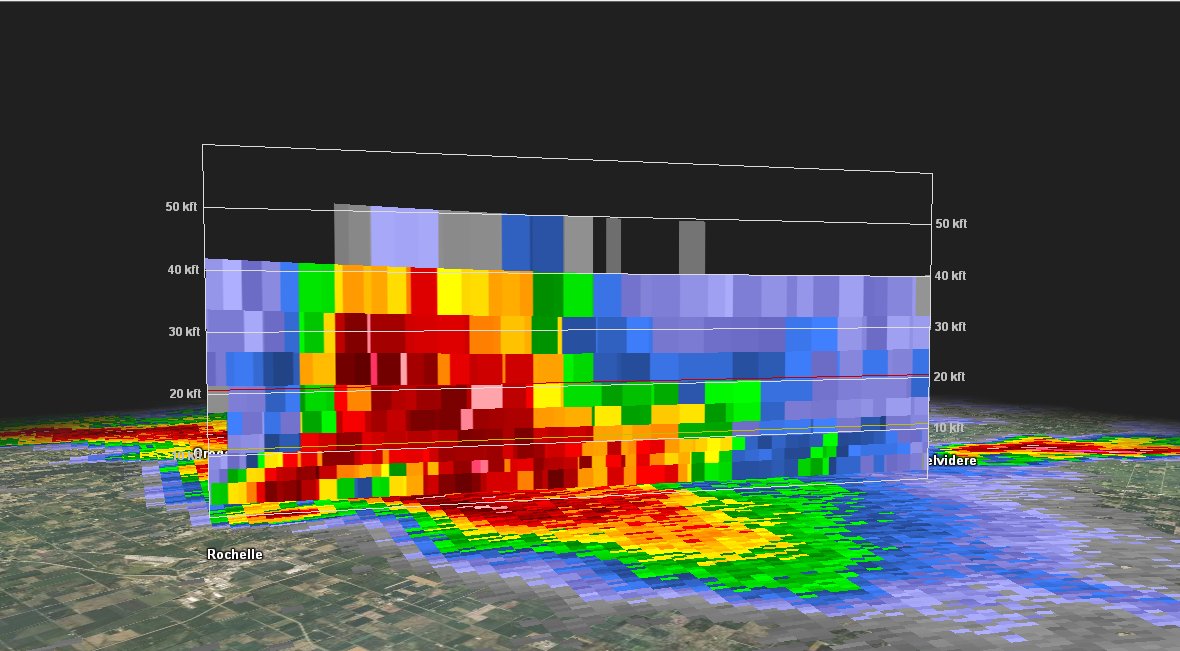

Hier een dwarsdoorsnede van de supercell op de positie van de tornado, toen hij zich in de buurt van Rochelle bevond. Je ziet hier achtereenvolgens de reflectiviteit, de snelheid (base velocity) en de correlatie-coëfficient (afgekort CC). Deze laatste geeft een idee van de vorm van een object, waarbij regelmatig gevormde objecten een waarde dicht bij 1 (rood) laten zien, en onregelmatige objecten een lagere waarde (blauwer). Het puin wat door een tornado wordt opgezogen, is natuurlijk erg onregelmatig qua vorm, en hierom is een lage CC-waarde i.c.m. een 'velocity couplet' vaak een teken dat de radar puin detecteert.
In onderstaande dwarsdoorsnede zie je dus mooi dat de lage CC-waardes overeenkomen met de locatie van de rotatie, wat dus duidelijk aangeeft dat het om puin gaat. Dat puin is zoals je ziet tot een hoogte van ruim 6 km omhoog gezogen, en dat verklaart dat een deel van het puin een redelijke afstand heeft af kunnen leggen voordat het weer op de grond terecht kwam.
De dwarsdoorsnedes zijn trouwens niet gecorrigeerd voor de verschuiving van de hogere 'tilts', doordat de bui zich tussen de verschillende scans verplaatst. Daardoor staat alles schuiner dan het in werkelijkheid was.
Het bestand is een APNG.
In onderstaande dwarsdoorsnede zie je dus mooi dat de lage CC-waardes overeenkomen met de locatie van de rotatie, wat dus duidelijk aangeeft dat het om puin gaat. Dat puin is zoals je ziet tot een hoogte van ruim 6 km omhoog gezogen, en dat verklaart dat een deel van het puin een redelijke afstand heeft af kunnen leggen voordat het weer op de grond terecht kwam.
De dwarsdoorsnedes zijn trouwens niet gecorrigeerd voor de verschuiving van de hogere 'tilts', doordat de bui zich tussen de verschillende scans verplaatst. Daardoor staat alles schuiner dan het in werkelijkheid was.
Het bestand is een APNG.
Bericht laatst bijgewerkt: 11-04-2015 23:42
Maker van NLradar. Voor de laatste versie (8 augustus 2020) zie: https://www.weerwoord.be/m/2624415
, het viel mij ook meteen op.
