Radar- en satellietanimaties van afgelopen zondag
Bericht van: Bram (Oldebroek/Bilthoven) , 08-07-2015 16:29
Op meteorologisch interessante dagen heb ik de gewoonte om interessante data op te slaan, en dat heb ik ook nu gedaan. Hier zijn enkele radar- en satellietanimaties van zondag.
De radaranimaties bevatten radarbeelden van het KNMI, van Kachelmann (reflectiviteit+doppler) en van de radar van de universiteit van Bonn (ook reflectiviteit+doppler, echter niet helemaal compleet omdat ik niet alles had opgeslagen). De satellietanimaties zijn van Nederland en van Duitsland. Deze komen natuurlijk bij Weerplaza vandaan.
Op de radaranimaties zijn in ieder geval 3 supercells te zien; 2 die in België ontstonden, en 1 die in Duitsland net oost van de grote supercell uit België ontstond. Deze smelten al vrij snel samen, waarna het geheel meer lineariseert. Het lijkt er echter op dat er ook dan nog lange tijd sprake is van een ingebedde HP-supercell, zoals op onderstaand radarbeeld te zien is. Op dat beeld bevindt het geheel zich vlak voor Kassel, iets wat goed lijkt te passen bij de foto's van Wilfred, Erwin en Mikal (die bij Kassel gemaakt zijn).
Mooi aan de satellietanimaties vind ik ten eerste het zicht op het MCS in Duitsland, waar zich aan de noordzijde een flinke bookend vortex had gevormd (die krul die aan het einde van de radaranimatie met beelden van Kachelmann in het noorden te zien is). Op de satellietanimatie van Duitsland kun je deze rotatie mooi zien.
Ten tweede is het zicht op de supercells natuurlijk mooi. Ik heb het idee dat er van bovenaf enige rotatie zichtbaar lijkt te zijn.
Vanwege de grootte van veel bestanden heb ik enkel de links geplaatst. De radaranimaties zijn tussen de 5 en 30 MB groot, de satellietanimaties 80 (Nederland) en 156 (Duitsland) MB groot.
Vanwege deze grootte is het verder mogelijk dat mijn Dropbox-account vanwege overbelasting een dag geblokkeerd wordt. Mocht dit gebeuren dan moet je dus een dag later terugkomen als je ze wilt zien
Edit, toevoeging: Ik was vergeten om aan te geven dat enkele animaties (de radaranimatie van het KNMI en de satellietanimaties) APNG's zijn, en daarom het beste in Firefox bekeken kunnen worden.

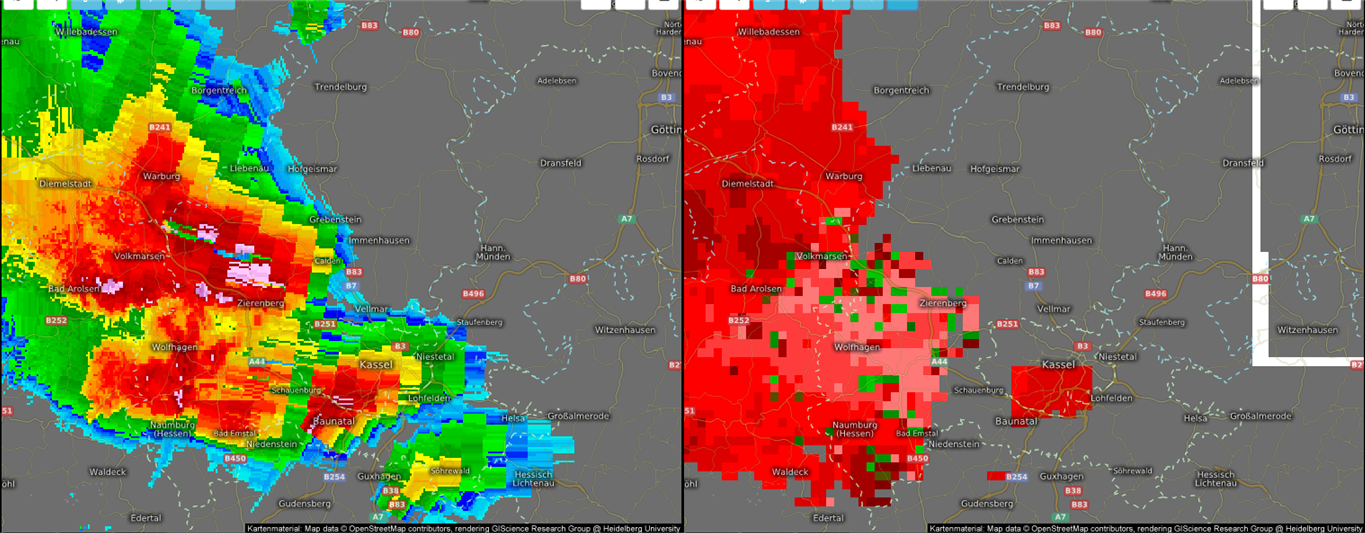

Radarbeeld Kachelmann ten tijde van de passage van het supercell-complex bij Kassel:
Radaranimatie KNMI:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_KNMI_0.50s.png
Radaranimatie Kachelmann, snelle versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Kachelmann_0.40s.gif
Radaranimatie Kachelmann, langzame versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Kachelmann_1.25s.gif
Radar animatie universiteit Bonn, snelle versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Bonn_enkel%20ref%2Bvel_v2_0.50s.gif
Radaranimatie universiteit Bonn, langzame versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Bonn_enkel%20ref%2Bvel_v2v2_1.75s.gif

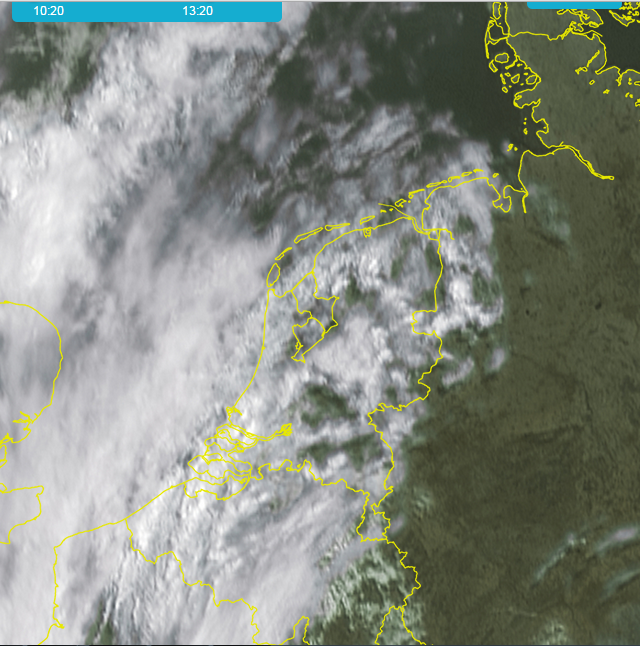

Satellietanimatie Nederland en omstreken (zie deze link naar een afbeelding met landsgrenzen, want die zijn bij het opslaan niet meegekomen: landsgrenzen). De animatie loopt van 15:30 t/m 20:30 uur (CET).
dl.dropboxusercontent.com/u/65745050/2015-07-05_satelliet_Benelux_0.20s.png

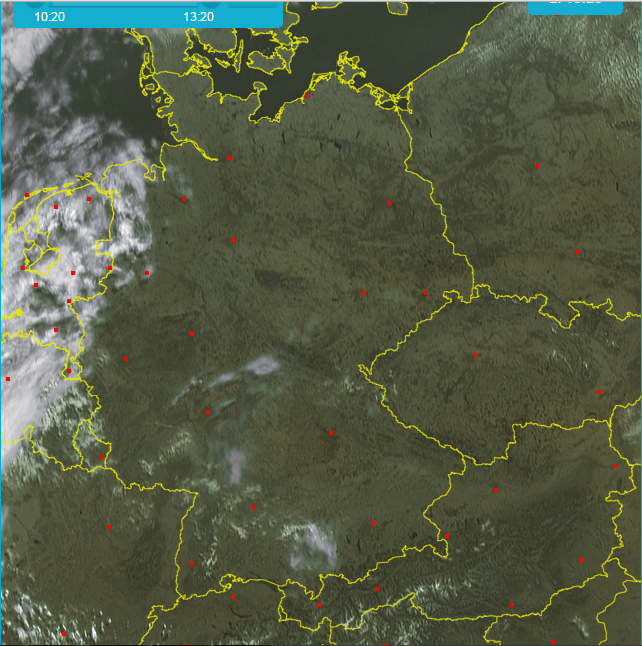

Satellietanimatie Duitsland en omstreken (zie weer deze link naar een afbeelding met landsgrenzen, want die zijn ook hier bij het opslaan niet meegekomen: landsgrenzen). De animatie loopt van 6:00 t/m 22:00 uur (CET).
dl.dropboxusercontent.com/u/65745050/2015-07-05_satelliet_Duitsland_0.20s.png
De radaranimaties bevatten radarbeelden van het KNMI, van Kachelmann (reflectiviteit+doppler) en van de radar van de universiteit van Bonn (ook reflectiviteit+doppler, echter niet helemaal compleet omdat ik niet alles had opgeslagen). De satellietanimaties zijn van Nederland en van Duitsland. Deze komen natuurlijk bij Weerplaza vandaan.
Op de radaranimaties zijn in ieder geval 3 supercells te zien; 2 die in België ontstonden, en 1 die in Duitsland net oost van de grote supercell uit België ontstond. Deze smelten al vrij snel samen, waarna het geheel meer lineariseert. Het lijkt er echter op dat er ook dan nog lange tijd sprake is van een ingebedde HP-supercell, zoals op onderstaand radarbeeld te zien is. Op dat beeld bevindt het geheel zich vlak voor Kassel, iets wat goed lijkt te passen bij de foto's van Wilfred, Erwin en Mikal (die bij Kassel gemaakt zijn).
Mooi aan de satellietanimaties vind ik ten eerste het zicht op het MCS in Duitsland, waar zich aan de noordzijde een flinke bookend vortex had gevormd (die krul die aan het einde van de radaranimatie met beelden van Kachelmann in het noorden te zien is). Op de satellietanimatie van Duitsland kun je deze rotatie mooi zien.
Ten tweede is het zicht op de supercells natuurlijk mooi. Ik heb het idee dat er van bovenaf enige rotatie zichtbaar lijkt te zijn.
Vanwege de grootte van veel bestanden heb ik enkel de links geplaatst. De radaranimaties zijn tussen de 5 en 30 MB groot, de satellietanimaties 80 (Nederland) en 156 (Duitsland) MB groot.
Vanwege deze grootte is het verder mogelijk dat mijn Dropbox-account vanwege overbelasting een dag geblokkeerd wordt. Mocht dit gebeuren dan moet je dus een dag later terugkomen als je ze wilt zien
Edit, toevoeging: Ik was vergeten om aan te geven dat enkele animaties (de radaranimatie van het KNMI en de satellietanimaties) APNG's zijn, en daarom het beste in Firefox bekeken kunnen worden.
Radarbeeld Kachelmann ten tijde van de passage van het supercell-complex bij Kassel:
Radaranimatie KNMI:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_KNMI_0.50s.png
Radaranimatie Kachelmann, snelle versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Kachelmann_0.40s.gif
Radaranimatie Kachelmann, langzame versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Kachelmann_1.25s.gif
Radar animatie universiteit Bonn, snelle versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Bonn_enkel%20ref%2Bvel_v2_0.50s.gif
Radaranimatie universiteit Bonn, langzame versie:
dl.dropboxusercontent.com/u/65745050/2015-07-05_radaranimatie_Bonn_enkel%20ref%2Bvel_v2v2_1.75s.gif
Satellietanimatie Nederland en omstreken (zie deze link naar een afbeelding met landsgrenzen, want die zijn bij het opslaan niet meegekomen: landsgrenzen). De animatie loopt van 15:30 t/m 20:30 uur (CET).
dl.dropboxusercontent.com/u/65745050/2015-07-05_satelliet_Benelux_0.20s.png
Satellietanimatie Duitsland en omstreken (zie weer deze link naar een afbeelding met landsgrenzen, want die zijn ook hier bij het opslaan niet meegekomen: landsgrenzen). De animatie loopt van 6:00 t/m 22:00 uur (CET).
dl.dropboxusercontent.com/u/65745050/2015-07-05_satelliet_Duitsland_0.20s.png
