Mooi werk! Van mijn kant wat radarbeelden en -animaties
Bericht van: Bram (Oldebroek/Bilthoven) , 13-07-2021 21:05Ben erg benieuwd naar de video en naar je verdere analyse.

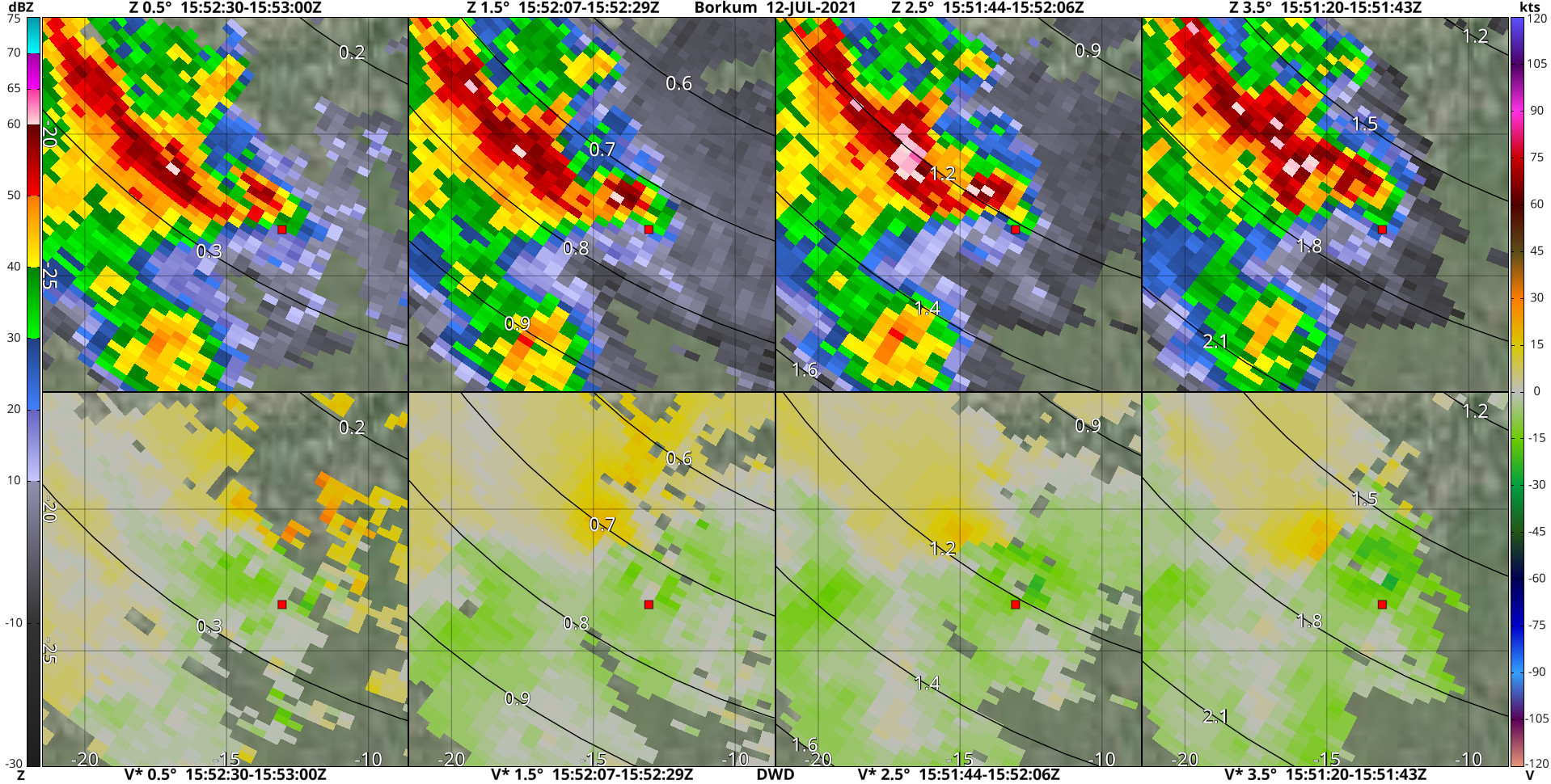

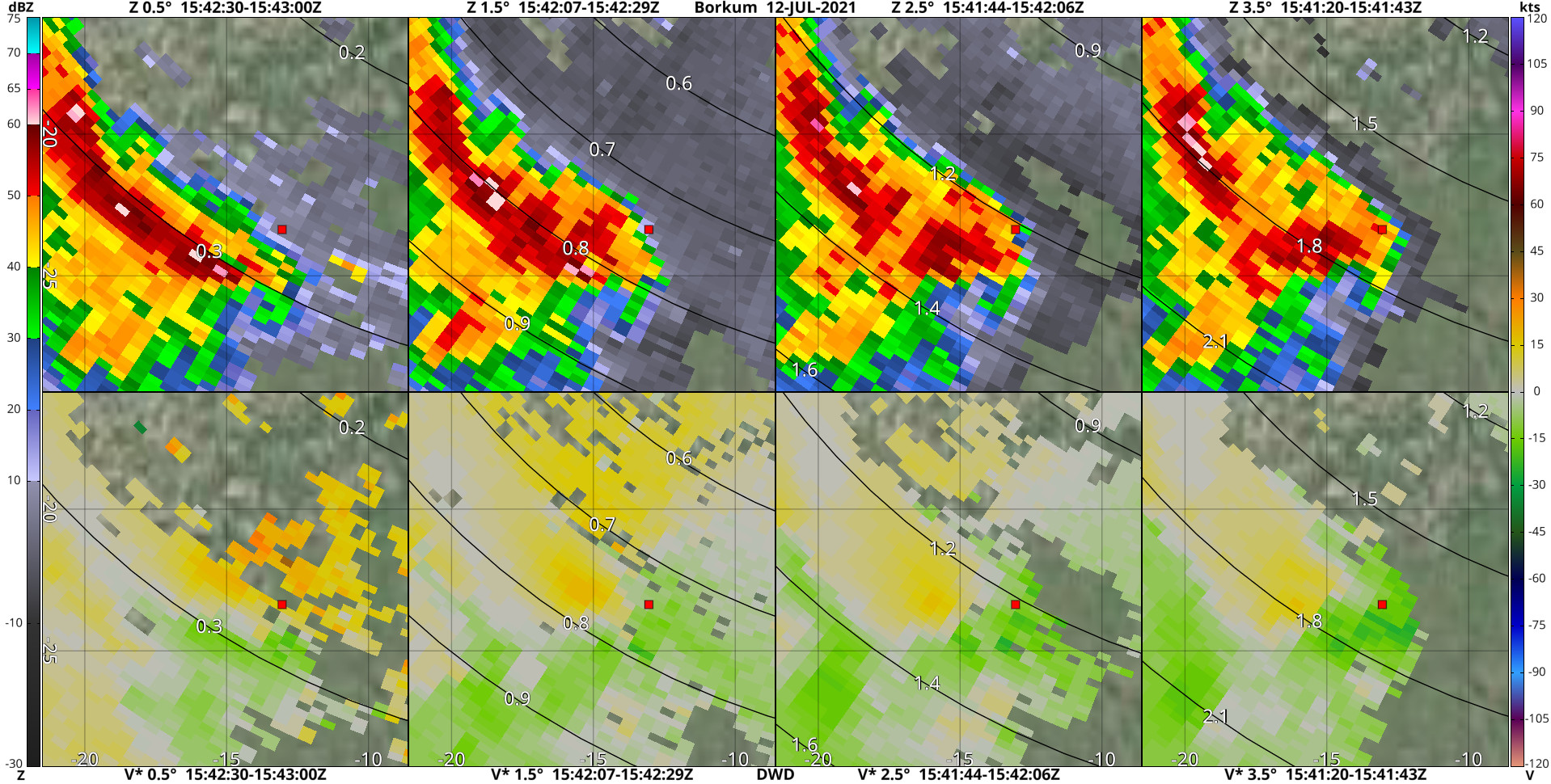

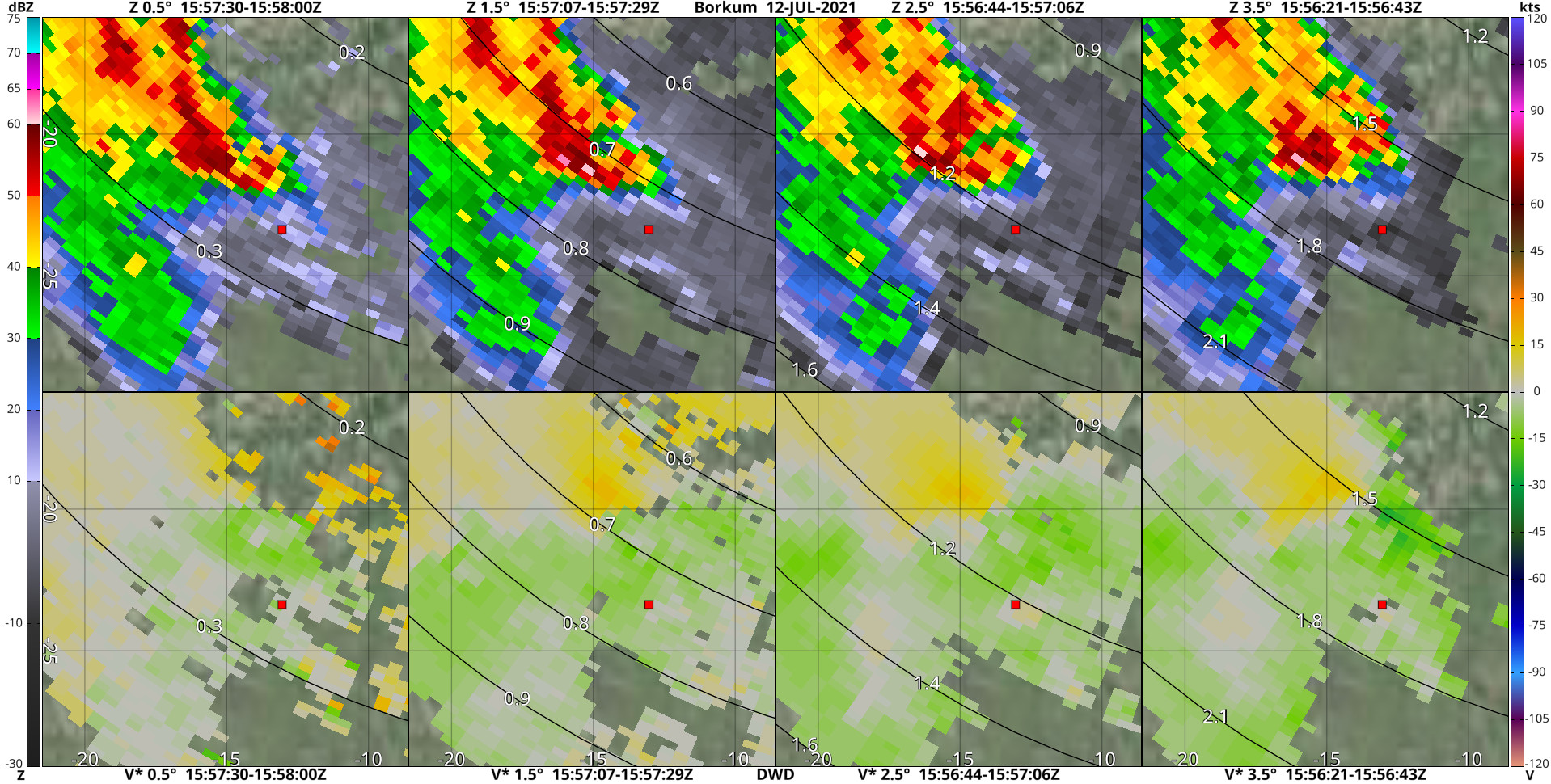

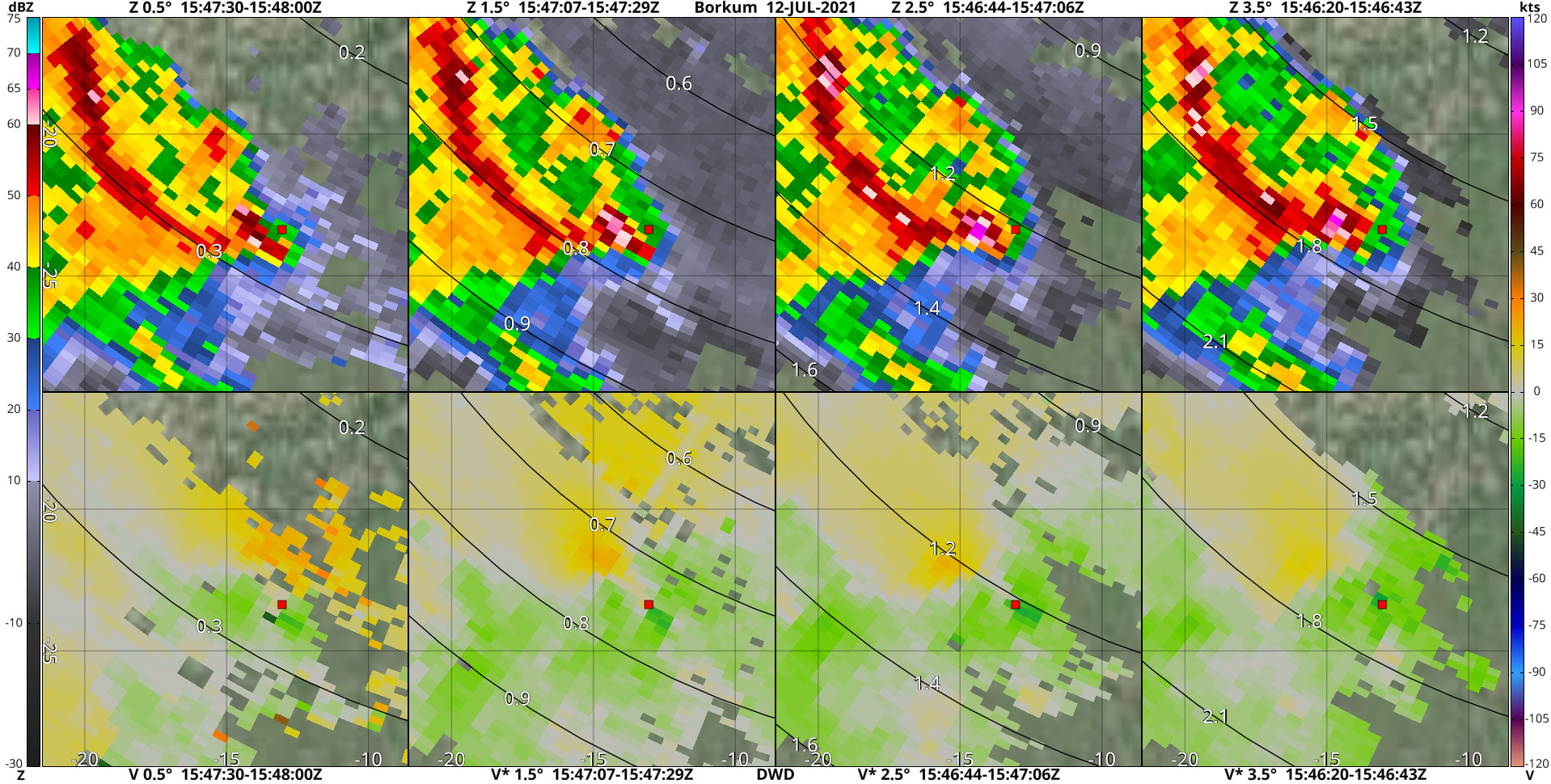

Hier heb ik wat radarbeelden van Borkum met op afbeelding 1-4 de marker op de plek waar de dikke lijn begint op je kaart, en op afbeelding 5 en 6 de marker op de plek waar de dikke lijn eindigt. Je ziet mooi dat een compact coupletje precies over de marker op afbeelding 1-4 trekt. Dat verdwijnt dan vervolgens voordat de marker op afbeelding 5 en 6 bereikt wordt. Aangezien de tornado volgens jouw waarneming toen met de rope-out bezig was, was de circulatie toen denk ik te klein om nog gedetecteerd te worden.
Hou er trouwens rekening mee dat niet alle snelheden zullen kloppen. Door dual PRF aliasingsfouten kan de snelheid een integer veelvoud van in dit geval 31 of 41 kts van de werkelijke snelheid verschillen. De meeste worden er door het dealiasingsalgoritme uitgehaald, maar er zullen wat fouten overblijven.

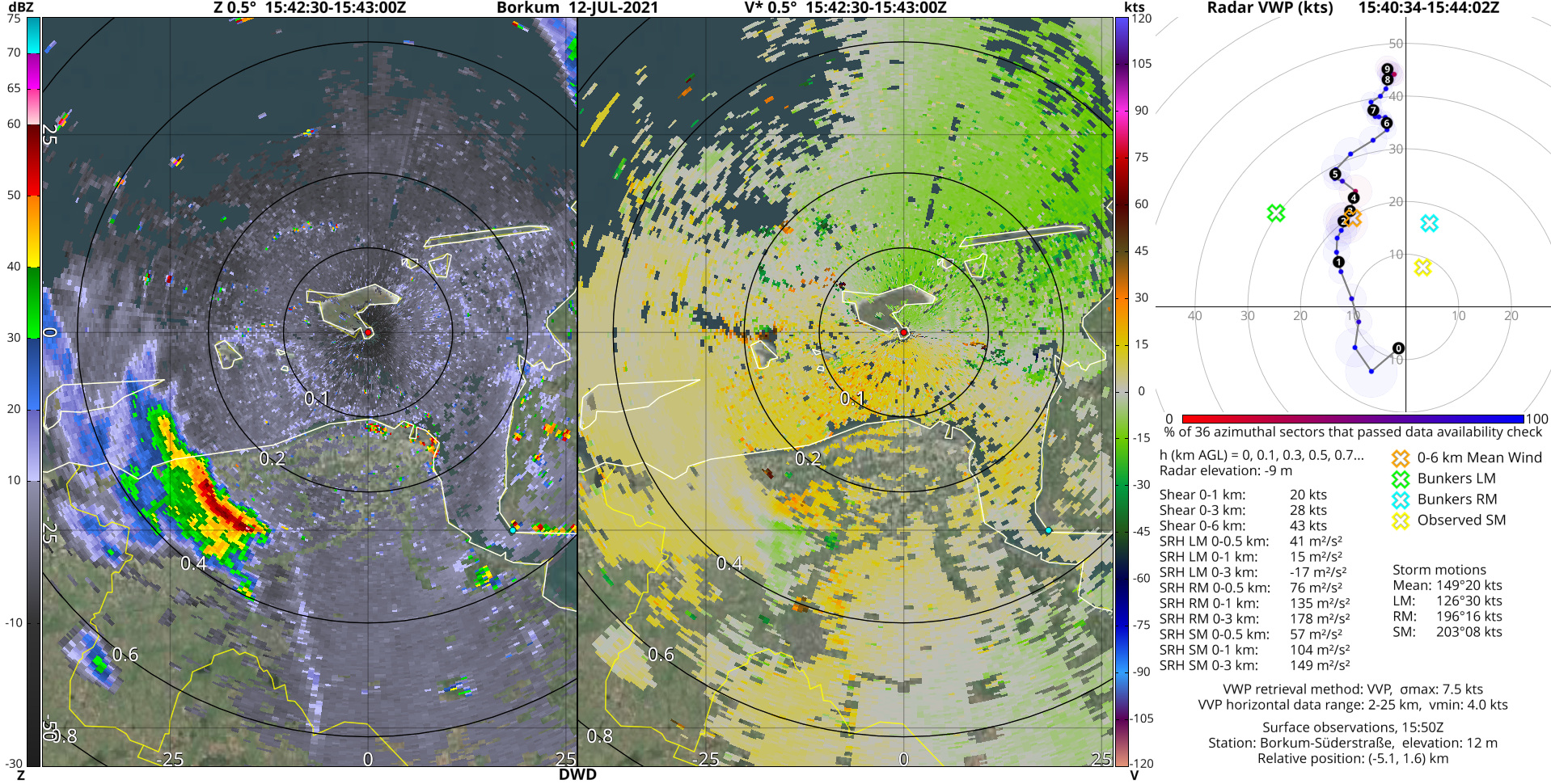

Onder deze 6 radarbeelden staan verder nog 2 animaties, die mooi de evolutie door de tijd heen laten zien. En daaronder staat nog een radarbeeld met daarnaast een van de radiale snelheid afgeleid hodogram voor Borkum (gele marker geeft uit radarbeelden bepaalde storm motion van de bui). Dat laat mooie kromming onderin zien, met SRH-waarden die gunstig zijn voor tornado's.
