Enige uitleg over het programma

Bericht van: Bram (Oldebroek/Bilthoven) , 03-08-2016 13:20

Als eerste noem ik dat alle toetsencombinaties onder de knop 'Help' te vinden zijn, en ik raad aan om deze eerst goed door te nemen, omdat dat essentieel is om het programma goed te kunnen gebruiken.

De invoer van een datum moet de vorm yyyymmdd hebben, of moet c zijn om data van de laatste 24 uur te bekijken.
De invoer van een tijd moet de vorm hhmm hebben, of moet c zijn om de meeste recente data op te vragen. Er zit altijd 5 minuten tussen opeenvolgende bestanden (tenzij er iets mis is gegaan), en het gaat altijd om tijdstippen als 0000, 0005 etc.

Bij het downloaden van data van de laatste 24 uur gaat het af en toe mis, en loopt het programma vast (dan stopt hij bij 'Starting download'). Als dit gebeurt dan kun je eerst proberen om het programma te herstellen. Hiervoor klik je eerst op het kruisje rechtsboven (of als het je het programma op full screen bekijkt, dan een paar keer klikken op het scherm), en dan kies je voor herstellen. Als dit niet kan/lukt, zul je het programma opnieuw op moeten starten.
Dit is iets wat ik binnenkort ga proberen op te lossen.

Zoomen en pannen kan simpelweg m.b.v. de muis (zoomen kan zowel door te scrollen als door de rechtermuisknop in te druk en te verslepen, met de laatste optie is het mogelijk om kleinere stappen te maken).

Nadat je de eerste keer geplot hebt, krijg je in de balk midden-bovenaan vijf parameters te zien als je over de plot heen beweegt. Dit zijn van links naar rechts de breedtegraad, lengtegraad, afstand tot radar, hoogte boven de radarhoogte en waarde van het getoonde product.
De hoogte wordt bepaald volgens het '4/3 Earth radius model'; h= sqrt(r^2 + (k*R)^2 + 2*r*k*R*sin(theta)) - k*R,
waarin r de afstand tot de radar is (maar dan de 'slant range'!), R de straal van de aarde, theta de scanhoek (radialen) en k=4/3. Zie ook formule (9.1) van Radar measurements, WMO

Iets anders dat uitleg behoeft is het bekijken van archiefbeelden.
Bestanden met alle data voor een bepaalde dag kun je vanaf de KNMI-site downloaden. Voor data van de radar in De Bilt is dit https://data.knmi.nl/datasets/radar_tar_volume_debilt/1.0?q=radar, en voor data van de radar in Den Helder is dit: https://data.knmi.nl/datasets/radar_tar_volume_denhelder/1.0?q=radar.
Na het downloaden moet je deze (.rar-)bestanden plaatsen in de folder dir/NLradar/Radar data (die wordt aangepakt wanneer je het programma voor het eerst draait). Daar moet je ze uitpakken als 'Uitpakken in (folder)', waarbij 'folder' de folder is met de naam van het gedownloade bestand.
Vervolgens zou je de archiefbeelden moeten kunnen bekijken (je kunt controleren of je ze op de juiste plek geplaatst heb door de toetsencombinatie 'ALT+D' in te drukken, maar je kunt ook gewoon de datum kiezen en proberen om een archiefbestand om te vragen; als er niets gebeurt dan is er geen data voor de gekozen datum en het gekozen tijdstip beschikbaar).


Als je dingen tegenkomt die fout lijken, dan zie ik ze graag gemeld worden. Dit kan in eerste instantie als reactie op mijn draad, maar later via PB of via e-mail naar bramvantveen_dev@hotmail.com.

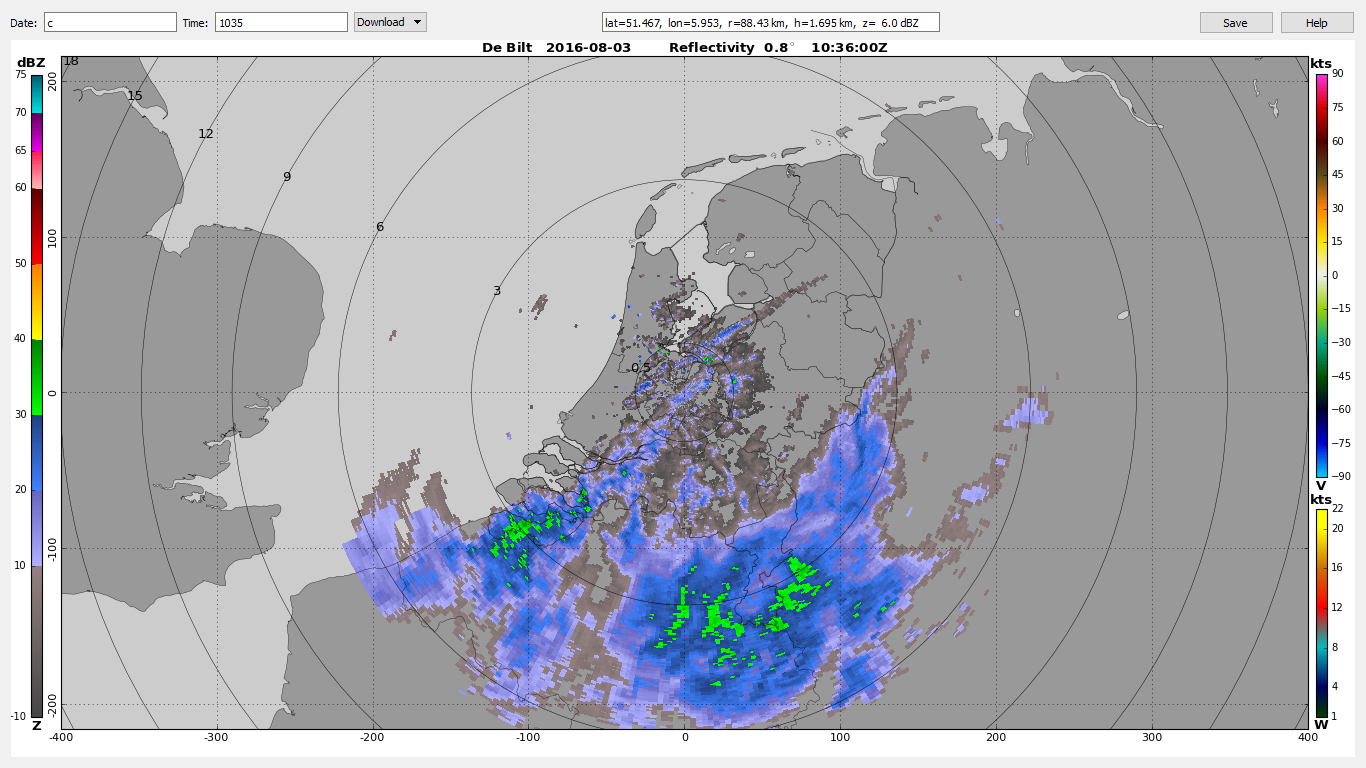

Hieronder nog een screenshot van hoe het programma er uit zou moeten zien:

Bericht laatst bijgewerkt: 03-08-2016 14:00
