Hieronder de grafische weergave (skew-t diagram) van verschillende CAPE. Op onderstaande progtemp van Alwin zijn een paarse en lichtgroene lijn te zien. De paarse geeft het adiabatische temperatuurverloop aan van een pakketje dat vanuit de mixed layer opstijgt en de groene de adiabaat van het most unstable pakketje. De gele lijn laat het vertikale tempetuurverloop van de omgeving zien. Het gebied ingesloten tussen de adiabaten en de temperatuurcurve geeft de CAPE aan. Bij de paarse is dat de MLCAPE en de groene de MUCAPE.
Aangezien het meest onstabiele pakketje bij het aardoppervlak ligt is de SBCAPE gelijk aan de MUCAPE. In de tabel onder de figuur kun je de CAPE-waarden aflezen en daarin is ook te zien dat SBCAPE en MUCAPE gelijk zijn (in dit geval!)
(Invalid img)

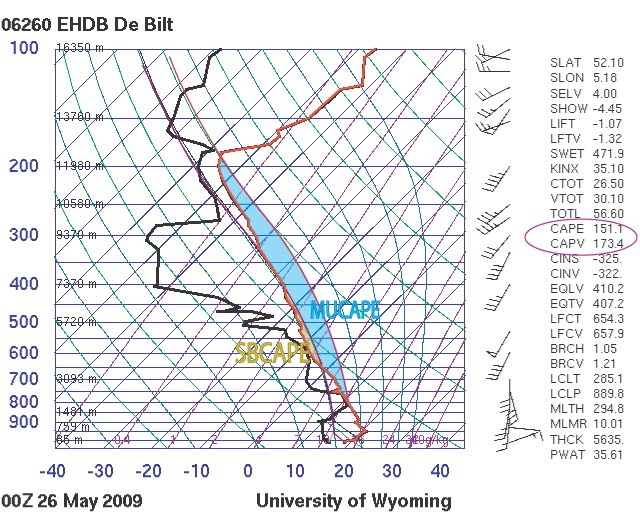

Hieronder de sounding van de spectaculaire onweersnacht, dinsdag 2:00 nederlands tijd te De Bilt. Dit is een schoolvoorbeeld van onweersbuien die worden gevoed vanaf grotere hoogte. De SBCAPE stelde weinig voor maar de MUCAPE was wel hoog. Het meest onstabiele pakketje bevond zich rond 2 km (juist onder 800 hPa) en de daarbij behorende MUCAPE bedroeg zo'n 1600 á 1700 kJ/kg (nauwkeurigere berekeningen zijn welkom!).
Een pakketje vanaf de grond kwam tot condensatie onder 950 hPa (het snijpunt van de roze en paarse lijntjes onderin de diagram) en volgt vanaf daar de natadiabaat. Een gemengd pakketje had een hogere wolkenbasis op 900 hPa (het snijpunt van het dunne zwarte lijntje en - bij benadering - het donkerpaarse lijntje). Nu blijkt deze adiabaat die van het surface based pakketje amper te ontlopen (is niet te zien tenminste) waaruit volgt dat de SBCAPE en de MLCAPE vrijwel gelijk zijn (in deze situatie).
In de tabel rechts van de figuur staan de waarden van de MLCAPE omcirkeld, waarbij bij CAPV gebruik gemaakt wordt van de virtuele temperatuur? De SB-adiabaat en de MU-adiabaat heb ik er zelf ingetekend evenals de gekleurde vlakken die de CAPE aangeven.
Victor
